英特爾于2020年推出144層QLC NAND

來源:電子發燒友 ? 作者:Allen Yin ? 2019-10-04 01:41 ? 次閱讀

9月26日,韓國首爾,英特爾在“ Memory&Storage Day 2019”活動上公布了SSD產品的技術路線圖。其中,該公司還詳細闡述了SSD產品(如英特爾660p)中使用的QLC NAND技術。

繼96層QLC之后,將于2020年作為Arbordale + DC推出144層QLC


圖1:NAND閃存隨著SLC,MLC,TLC,QLC發展

3D NAND是當前SSD中常用的閃存技術。換句話說,只有一層的2D NAND不能在不增加芯片管芯尺寸的情況下增加容量。然而,在像高層建筑物中那樣允許單元(NAND的最小單位)沿3D方向存儲的3D NAND中,容量可以隨著層數的增加而增加。

英特爾的3D NAND于2016年被商業化為第一代32層TLC NAND。NAND閃存具有多種方法,具體取決于可存儲在一個單元中的數據量。如果可以在一個單元中存儲多個數據,則具有可以實現更大容量的優點,但是卻存在速度和耐用性降低的缺點。當前,由于容量,性能和耐用性之間的平衡,MLC和TLC變得越來越流行,現在可以以較低成本實現更高容量的QLC處于擴散階段。

英特爾于2017年推出了具有64層QLC的第二代3D NAND,該產品用于Intel 660p的客戶端產品中。即使具有2TB這樣的大容量,Intel 660p的價格也將比TLC NAND便宜得多,這使其成為一種以SSD速度滿足大容量需求的產品。

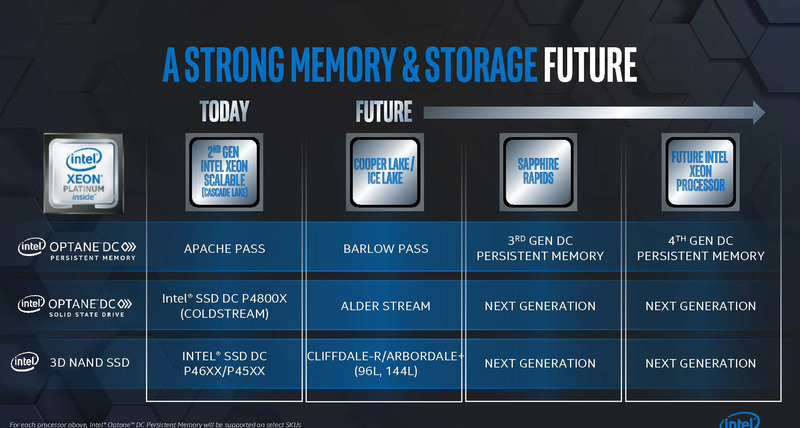

圖2:服務器路線圖

英特爾將于今年(2019年)推出的第三代產品是96層QLC。作為96層QLC,英特爾已經解釋說,“ 665p”是“ 660p”的后續產品,它已經計劃并即將推出。計劃為數據中心計劃“ Cliffdale-R”(開發代碼名稱),該中心計劃于2020年啟動。

此外,英特爾還透露了144層QLC,計劃于2020年推出新產品。基于144層QLC的產品將是“ Arbordale +”(開發代碼名稱),并將在數據中心推出。

成功開發出可實現更大容量SSD的5bit /單元技術


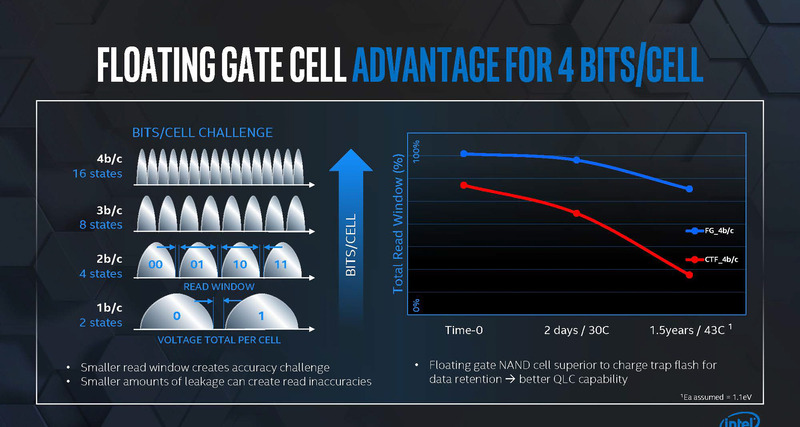

圖3:實現5bit/cell的技術發展

此外,英特爾已經成功開發出一種技術,該技術使用該公司用于3D NAND的浮柵單元技術在一個單元中存儲5位數據,并且將來將實現5bit /cell的產品。

目前,這是一種5bit /cell的技術,尚無諸如SLC / MLC / TLC / QLC之類的名稱,但是如果實現了,我們希望在產品中早日實現,以便可以實現更大容量的SSD。
